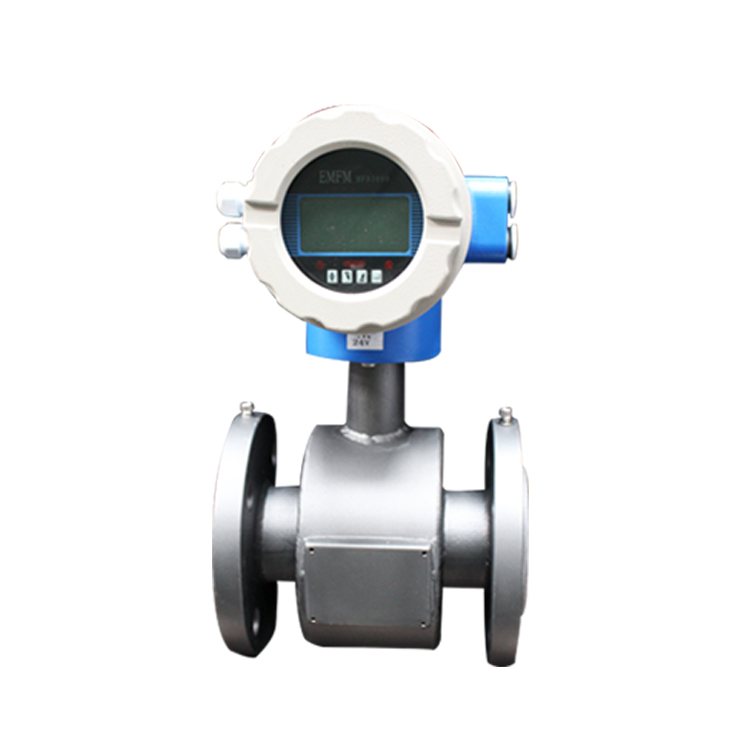

防堵型水流量计
点击次数:763 发布时间:2019-06-22
  • 防堵型水流量计(电磁流量计)原理
    电磁流量计适用测量封闭管道中导电液体的体积流量。测量原理是基于法拉第电磁感应定律:导电液体在磁场中作切割磁感应线运动时,导体中产生感应电势,其感应电势E 为:

          E=KBVD

    式中:K- - - - -   仪表系数
          B- - - - -  磁感应强度
          V- - - - -  测量管道截面内的平均流速       D- - - - -  测量管道截面的内径
    测量流量时,导电性液体以速度V 过流垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体直接接触的电极检出,并通过电缆送至转换器通过智能化处理,然后LCD 显示或转换成标准信号4~20mA 和0~5kHz 输出。

    1防堵型水流量计(电磁流量计)基本功能:

    低频方波励磁,励磁频率: 1/10工频、1/12工频;
    励磁电流为125mA,250 mA;
    无需附加电极的空管测量功能,连续测量,定值报警;
    流速测量范围:0.5 --- 10米/秒;
    交流高频开关电源,电压适用范围:110VAC --- 240VAC;
    直流24V开关电源,电压适用范围:20VDC --- 36VDC;
    网络功能:4-20mA,MODBUS(标配)、RS485通讯
    中文、英文显示方式,(可定制其它语言);


    2防堵型水流量计(电磁流量计)正常工作条件

    环境温度:–10~+60℃;
    相对湿度:5%~90%;
    供电电源:单相交流电 85~250V,45~63Hz;
        额定工作压力:DN 15- DN1000 :≤ 1.6Mpa
    耗散功率:小于20W(连接传感器配后)。
    橡胶衬里:- 20~+80 ℃ / 聚四氟乙烯衬里:- 30~+150 ℃
    内衬 材料名称符号性能*高工作温度适用 液体适用口径
    橡胶氯丁橡胶CR耐磨性中等,耐一般低浓度的酸碱盐的腐蚀<80 ℃自来水、工业用水、海水DN40~1000
    氟塑料聚四氟乙烯F4 或
    PTFE
    化学性能很稳定,耐沸的盐酸、硫酸、王水、浓碱的腐蚀<150 ℃腐蚀性强的酸碱盐液体DN15~1500







    订货须知

    公司在产品出厂时,不包括选配附件。如果用户需要附件如:分体型专业信号电缆、管道法兰、紧固件(螺栓、螺母)、密封垫片、接地环等,必须在订货中说明。

    用户订货前,需提供以下工艺参数来供我公司技术人员选型或做选型确认:

    1. 介质名称、成分、状态

    2. 介质腐蚀性(PH 值)、磨损性

    3. 介质电导率或导电性

    4. 工作状态介质*高温度、常用温度、*低温度

    5. 工作状态*高压力、常用压力、*低压力

    6. zui小流量、常用流量、zui高流量
